無人值守換熱站智能控制系統
1、 系統簡介

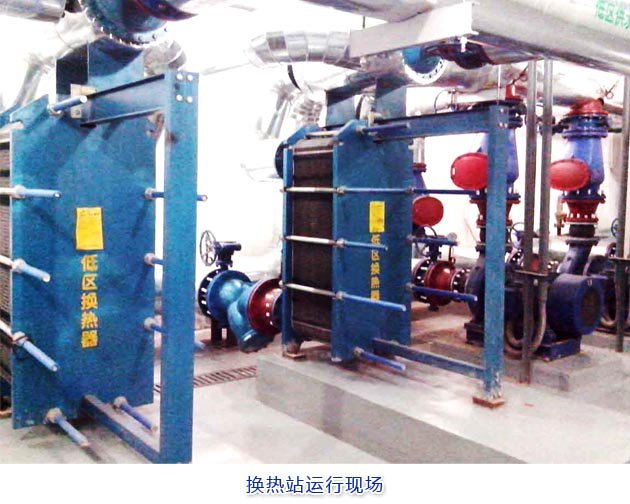

換熱站是城市采暖供熱的重要環節，它將一次側蒸汽或高溫水通過熱交換器轉換為可以直接進入用戶端的采暖熱水。換熱站系統由換熱設備、循環泵系統、補水系統及其控制系統構成。現場全智能控制系統是無人值守換熱站的核心部分。

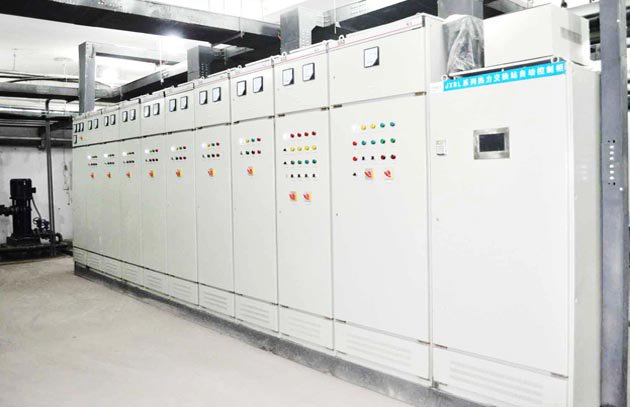

無人值守換熱站全智能控制系統采用西門子PLC作為控制單元、觸摸屏、通訊模塊以及現場測控儀表、變頻器等電器設備組成全智能控制系統。對一次網的電動調節閥、二次網的循環系統、補水系統等控制對象實施自動控制，實現換熱站的無人值守。系統可獨立完成本地控制，也可受控于監控中心。
2、控制功能及特點
2.1、供水溫度自動調節
● 設定供水溫度運行，即按事先設定的溫度值恒溫控制運行。
● 分時間段供水溫度調節，即按事先設定的不同時間段及溫度值控制運行。
● 供水溫度氣候補償曲線調節，即根據室外溫度自動動態調節二次供水溫度，按照數據中心遠程下傳的控制模式自動運行。
2.2、 循環泵自動調節
● 變頻恒壓運行，按事先設定的二次供水壓力值恒壓控制運行。
● 變頻定壓差運行，適應用戶對于熱量需求的變化和調節。
● 最不利壓差控制，主要是用在保證最不利環路的流量需求和管路高低壓差包含的場合。
2.3、補水泵自動調節
● 變頻補水定壓，即按事先設定的二次回水壓力值恒壓控制運行。
● 補水泵啟停補水定壓，當二次回水壓力超出設定范圍是啟、停補水泵
2.4、水箱水位控制：當水位低至設定值時，自動開啟軟化水設備。高出設定值停止。
2.5、二次供水壓力超壓自動泄壓：當系統電機出現故障，壓力超過系統設定值，自動開啟泄壓閥，保證系統運行。
2.6、循環泵故障自動切換：當循環泵出現故障，自動啟動備用循環泵，變頻器出現故障可切換至工頻運行，并向監控中心報警。
2.7、手動/自動轉換功能：換熱站在自動功能都失靈時，可以切換為手動控制運行。
2.8、換熱站系統停電報警、來電延時自起功能：換熱站在電網臨時停電后再來電時可以實現延時自動起動功能，換熱站重新啟動前有一段時間（可以調整）的延時警報，用以提醒可能在現場維護的工作人員注意自身安全。
2.9、數據遠程采集：各種參數遠程傳送到監控數據中心，并形成歷史數據及報表，供分析系統運行狀況。
2.10、聯動控制報警功能：換熱器二次供水溫度超限報警；一次網最大流量超限報警； 一次網回水溫度超限報警； 一次網停水報警。
2.11、其他保護及報警功能：保護功能包括常規的過壓保護、欠壓保護、缺相保護、過流保護等功能。報警功能包括循環泵故障報警、補水泵故障報警、補水超壓報警、變頻器故障報警、系統軟化水箱壓力過低報警、二次網回水壓力過低報警、換熱站故障停機報警等功能。
